Fiat MultiAir: come l’olio controlla le valvole di aspirazione

Il Fiat MultiAir nasce per controllare l’aria che entra nei cilindri intervenendo direttamente sul movimento delle valvole di aspirazione. La sua particolarità è il collegamento elettroidraulico: fra la camma che genera il moto e la valvola che deve aprirsi c’è un circuito d’olio, gestito da un’elettrovalvola.

L’elettronica può rendere quel collegamento capace di trasmettere il movimento oppure scaricarlo. In questo modo modifica l’evento di aspirazione senza dover cambiare ogni volta il profilo meccanico della camma. La valvola non viene però mossa da un motorino elettrico autonomo: la camma rimane la sorgente meccanica del comando.

Il problema: dosare l’aria senza affidarsi soltanto alla farfalla

Un motore a benzina deve adattare la carica aspirata alla coppia richiesta. Con la regolazione tradizionale, una farfalla strozza il passaggio nel condotto di aspirazione. Quando è parzialmente chiusa, il pistone deve aspirare contro una pressione ridotta: una parte del lavoro serve a compiere questo ricambio dei gas.

Intervenire sull’apertura delle valvole permette di controllare la quantità d’aria più vicino al cilindro. È il principio alla base del progetto MultiAir: ridurre il ricorso alla strozzatura e scegliere il movimento della valvola in funzione del funzionamento richiesto. Non bisogna trasformare questo obiettivo nell’affermazione che ogni applicazione sia priva di farfalla o che il risparmio sia identico in ogni uso.

Il confronto con un semplice variatore di fase aiuta. Spostare un intero albero a camme anticipa o ritarda il profilo disponibile; il MultiAir può invece interrompere o ritardare la trasmissione del suo movimento alle valvole di aspirazione. La forma effettiva dell’evento può così differire da quella che risulterebbe seguendo integralmente la camma.

Dalla ricerca alla MiTo: la cronologia della produzione

La tecnologia era già descritta da Fiat nel 2007 per il prototipo Panda Aria. Quella presentazione riguarda un programma sperimentale: non è la data di avvio delle vendite del MultiAir sulle vetture di serie, e i dati del prototipo non sono trasferibili alle automobili successive.

Il comunicato Alfa Romeo del 15 giugno 2009 annuncia il debutto commerciale su MiTo da settembre 2009. La famiglia iniziale 1.4 16 valvole comprende versioni aspirate e turbo: i livelli di potenza indicati sono 105, 135 e 170 CV. Il comunicato distingue l’arrivo della Quadrifoglio Verde da 170 CV dal lancio iniziale delle altre versioni. Non erano quindi tre motori identici differenziati soltanto da una scritta.

Il progetto viene presentato da Fiat Powertrain Technologies; la documentazione del fornitore chiarisce il lavoro congiunto con Schaeffler e la produzione del sistema UniAir, nome usato da quest’ultimo. La Punto Evo è poi descritta da Fiat come prima applicazione del marchio Fiat. Per i dettagli commerciali della MiTo di quegli anni rimane disponibile il precedente articolo sulla MiTo 2014; qui interessa il percorso meccanico che rende possibile il controllo delle valvole.

I componenti e il percorso del movimento

Il comando parte da una camma, il lobo sagomato che ruota con l’albero. Il movimento aziona un pompante, cioè un pistoncino che agisce sull’olio contenuto nella camera idraulica. Il circuito collega questo comando all’attuatore delle valvole di aspirazione.

Un’elettrovalvola controlla il collegamento della camera a un circuito a bassa pressione. Nel sistema descritto per il debutto MultiAir è normalmente aperta: lo stato elettrico determina quando chiudere il percorso di scarico. Un accumulatore e i percorsi di reintegro dell’olio completano il funzionamento del modulo; il sistema deve riempirsi e ripetere gli eventi con regolarità.

Le molle delle valvole assicurano il ritorno verso la sede quando il comando viene rilasciato. Un freno idraulico rallenta la parte finale della chiusura: disaccoppiare la camma non significa lasciare che la valvola colpisca liberamente la sede. La funzione comprende quindi sia il controllo dell’evento sia la gestione del ritorno.

Elettrovalvola chiusa: l’olio trasmette il comando

Quando l’elettrovalvola chiude lo scarico della camera, l’olio trattenuto trasmette la spinta del pompante all’attuatore della valvola. Per comprendere il principio si può immaginare un collegamento idraulico reso attivo: il movimento in ingresso produce il movimento previsto in uscita.

Mantenendo questo stato nella fase utile si ottiene il comando completo, indicato come full lift. La valvola segue l’evento disponibile dal cinematismo, con il massimo utilizzo del profilo previsto. Nei documenti di lancio questa modalità è associata alle condizioni nelle quali serve un elevato riempimento. Non implica un’alzata numerica uguale su tutti i motori MultiAir: geometrie e tarature restano proprie di ciascun progetto.

Elettrovalvola aperta: il comando può essere interrotto

Quando lo scarico viene aperto, l’olio può defluire verso il circuito a bassa pressione. Il pompante non impone più integralmente il proprio movimento alla valvola. La molla può allora riportarla in chiusura, con la frenatura idraulica finale.

La variabile decisiva è quando avviene il comando elettrico durante il movimento della camma. Il sistema non può inventare energia meccanica né eventi arbitrari fuori dalle possibilità del cinematismo. Modula l’evento all’interno della finestra resa disponibile dalla camma e dei limiti dell’attuatore.

Questa distinzione evita due equivoci: MultiAir non è una distribuzione completamente priva di camme e la presenza di elettronica non rende irrilevanti i tempi di risposta dell’olio, dei componenti e delle molle.

Chiusura anticipata, apertura ritardata e MultiLift

Con la chiusura anticipata, detta EIVC, la valvola termina l’aspirazione prima del comando completo. Si può così limitare la carica intrappolata senza affidare l’intera regolazione alla farfalla. L’effetto dipende dal momento scelto e dalle condizioni nel cilindro, non da una percentuale universale di riduzione dell’aria.

Con l’apertura ritardata, LIVO, il collegamento idraulico viene attivato dopo che la camma ha già iniziato la propria corsa utile. La valvola comincia quindi ad aprirsi più tardi rispetto all’evento completo. Anche l’alzata raggiungibile dipende dalla porzione di moto ancora disponibile.

La modalità MultiLift combina comandi per ottenere più eventi di apertura nello stesso ciclo di aspirazione. È una possibilità documentata, ma non una sequenza da attribuire indistintamente a qualsiasi regime o generazione. Il dossier Schaeffler del 2010 illustra strategie e vincoli del sistema iniziale; non certifica le mappe di tutte le applicazioni venute dopo.

Le sigle descrivono dunque strategie, non motori diversi. La centralina sceglie come usarle nella calibrazione del propulsore. La chiusura delle valvole e il riempimento si collegano anche ai concetti spiegati nell’approfondimento sul ciclo Miller, ma la presenza di un attuatore flessibile non basta da sola a definire un intero ciclo termodinamico o il suo rendimento.

Perché l’olio è parte del sistema di comando

Qui l’olio non svolge soltanto la normale funzione lubrificante: è anche il mezzo attraverso il quale passa l’azione del pompante. Riempimento, perdite interne e comportamento del fluido influiscono sul collegamento. Il controllo deve essere ripetibile durante il funzionamento reale, compresi i cambiamenti delle condizioni termiche.

Da questo principio non si può ricavare una specifica d’olio unica per tutti i MultiAir. La prescrizione corretta dipende da motore, versione e documentazione di manutenzione. Nemmeno un’irregolarità di funzionamento dimostra da sola che il modulo sia guasto: una spiegazione dell’architettura non sostituisce le verifiche diagnostiche previste per il veicolo.

L’evoluzione e i limiti dei confronti

Nel 2019 FCA documenta la produzione dei FireFly Turbo con MultiAir III: 1.0 a tre cilindri e 1.3 a quattro cilindri, applicati a Jeep Renegade e Fiat 500X. È una testimonianza dell’evoluzione verso altre famiglie di motori, non la prova che i loro moduli siano intercambiabili con il primo 1.4.

Il vantaggio progettuale rimane la possibilità di gestire la respirazione del cilindro con più libertà. In cambio si aggiungono un modulo idraulico, elettrovalvole e un controllo dedicato. Le prestazioni della vettura dipendono dall’integrazione dell’intero motore: cilindrata, sovralimentazione, iniezione, rapporti e gestione termica non possono essere isolati con un semplice confronto fra schede commerciali.

I documenti di lancio presentano benefici dichiarati rispetto a configurazioni di riferimento. Non sono una prova indipendente della stessa riduzione di consumo per ogni automobilista. Per questo qui non viene costruita una classifica numerica fra generazioni: mancherebbero basi omogenee per attribuire la differenza al solo MultiAir.

Fonti e documentazione tecnica

• Fiat — H2Roma 2007 e Panda Aria: fase sperimentale e strategie del comando valvole.
• Alfa Romeo — debutto MultiAir sulla MiTo, 15 giugno 2009: annuncio, commercializzazione e versioni iniziali.
• Fiat — dossier tecnico MultiAir, 5 marzo 2009: camera idraulica, elettrovalvola e comando completo.
• Alfa Romeo — dossier MiTo MultiAir, p. 6 del PDF, sezione sul funzionamento: ritorno a molla, frenatura idraulica e strategie.
• Schaeffler — UniAir, simposio 2010: componenti, attuazione e modalità di controllo del primo sistema.
• Schaeffler — brochure UniAir, settembre 2011: sviluppo congiunto e funzioni elettroidrauliche.
• Fiat — motori della Punto Evo, 21 ottobre 2009: applicazione MultiAir nel marchio Fiat.
• FCA — produzione FireFly Turbo, 13 giugno 2019: MultiAir III e famiglie 1.0 e 1.3.

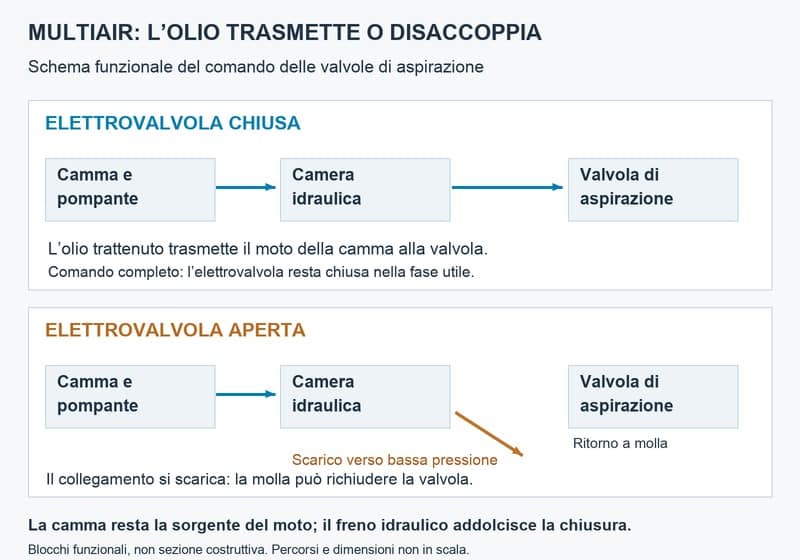

La figura è uno schema funzionale originale a blocchi, senza quote o percorsi costruttivi in scala. La copertina è un’illustrazione concettuale generata con AI di una testata con attuazione elettroidraulica: non è una fotografia di un modulo Fiat, né una sezione certificata.
